รายละเอียดสินค้า:
|
| วัสดุส่วนเปียก โพลิโพรพิลีน: | 4.2กก. | โพลีไวนิลลิดีนฟลูออไรด์: | 5.3KG |
|---|---|---|---|
| ช่องเติมของเหลว: | 1/2” | เต้าเสียบของเหลว: | 1/2" |
| วัสดุไดอะแฟรม: | Santoprene EPDM NBR Viton | Max. แม็กซ์ Suction Lift Rubber ยางยกดูด: | แห้ง 6.3 ม. / เปียก 9.55 ม. |
| แม็กซ์ อัตราการไหลของยางไดอะแฟรม: | 57.0 LFM | ||
| เน้น: | ปั๊มไดอะแฟรมคู่แบบนิวแมติก,ปั๊มไดอะแฟรมคู่แบบใช้ลม,ปั๊มไดอะแฟรมพลาสติกทนสารเคมี |
||

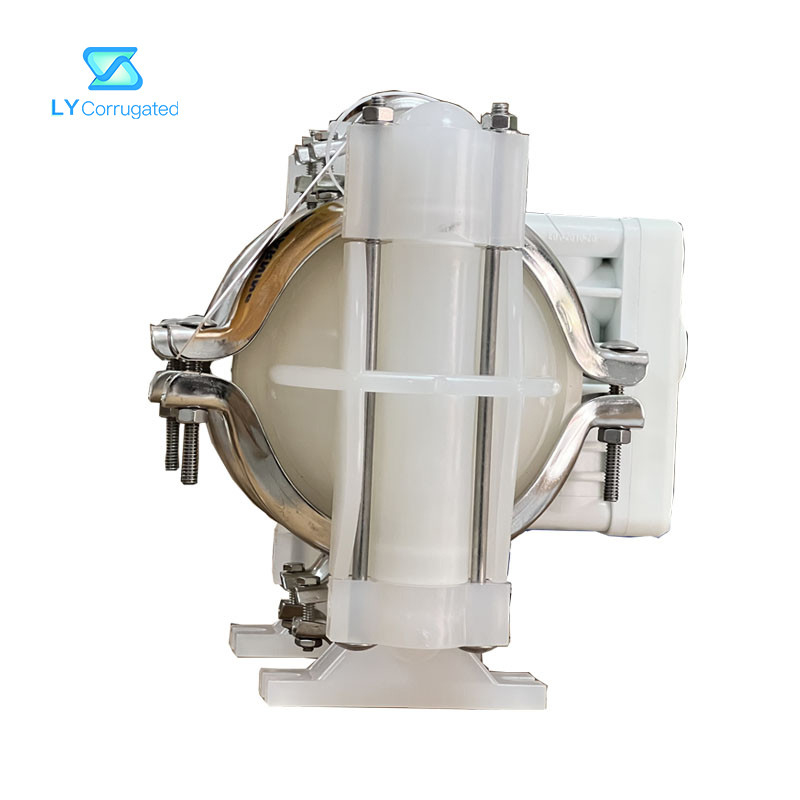

GT15 ปั๊มไดอะแฟรมคู่แบบใช้ลมพลาสติกทนสารเคมี
พารามิเตอร์ผลิตภัณฑ์:
| ข้อมูลจำเพาะของปั๊มพลาสติก GT15 |
วัสดุส่วนเปียก โพรพิลีน: 4.2KG โพลีไวนิลลิดีนฟลูออไรด์ : 5.3KG |
| แม็กซ์อัตราการไหล |
ยางไดอะแฟรม: 57.0 LFM ไดอะแฟรม TP: 57 LFM เทฟลอน FTFE: 53.6 LFM |
| วัสดุไดอะแฟรม | เทฟลอน, Santoprene EPDM NBR Viton |
| แม็กซ์ลิฟท์ดูด |
ยาง: แห้ง 6.3 ม. / เปียก 9.55 ม. สารประกอบเทอร์โมพลาสติก TP : แห้ง 6.3 ม. / เปียก 9.8 M เทฟลอน FTFE: แห้ง 5.5 M / เปียก 9.85 M |
| พารามิเตอร์ |
ช่องเติมของเหลว: 1/2” ช่องจ่ายของเหลว: 1/2" ช่องลมเข้า: 1/4” แม็กซ์แรงดันขาเข้า : 8.62 บาร์ (125 PSI) แม็กซ์ขนาดของแข็ง: 1.6 มม. (1/16") |
หลักการทำงาน
ปั๊มไดอะแฟรมซีรีส์นี้เป็นปั๊มแบบดิสเพลสเมนต์เชิงบวกที่ใช้การทำงานร่วมกันของไดอะแฟรมแบบลูกสูบร่วมกับวาล์วที่เหมาะสมที่ด้านใดด้านหนึ่งของไดอะแฟรมเพื่อสูบของเหลวมีไดอะแฟรมสองชุดเชื่อมต่อกันด้วยเพลาที่ทำงานในห้องแยกกัน พร้อมด้วยบอลวาล์วทางเข้าและบอลวาล์วทางออกสองชุดไดอะแฟรมจะแยกการทำงานของปั๊ม (ห้องของเหลว) และการจ่ายอากาศ (ช่องอากาศ) แยกกันการทำงานแบบลูกสูบจะขับเคลื่อนโดยฟังก์ชันวาล์วอากาศซึ่งจะเปลี่ยนอากาศไปทางด้านใดด้านหนึ่งของช่องลมอย่างเป็นระบบ
ดังนั้น การสูบน้ำจะเกิดขึ้นเมื่ออากาศผลักเข้าไปในห้องแยกซึ่งทำหน้าที่บนไดอะแฟรมทีละตัวคู่ของวาล์วทางเข้าและทางออกจะทำให้การดำเนินการสูบน้ำเสร็จสมบูรณ์โดยมีทิศทางเส้นทางที่กำหนด
หมายเหตุ: อายุการใช้งานของไดอะแฟรมจะยืดออกไปเนื่องจากอากาศที่กระทำต่อไดอะแฟรมอย่างสม่ำเสมอ แทนที่จะเป็นแรงกดทางกลสูงบนบริเวณคอนเนคเตอร์เพลา หากขึ้นอยู่กับเพลาในการสร้างลูกสูบ
